RT-DETR: Real-Time Detection Transformer

论文: DETRs Beat YOLOs on Real-time Object Detection (CVPR 2024)
作者: Yian Zhao, Wenyu Lv, Shangliang Xu, et al. (Baidu / 百度)
代码: PaddlePaddle/PP-DETR / lyuwenyu/RT-DETR

一句话总结：RT-DETR 是第一个实时端到端目标检测器–它用混合编码器（CNN + 稀疏 Transformer）解决 DETR 太慢的问题，用 IoU-aware 查询初始化 + CDN 训练加速收敛，全程无 NMS，在同等速度下超越 YOLOv8。

一、概述

1.1 为什么要有 RT-DETR

DETR（2020）开创了端到端检测（无 NMS、无 anchor、匈牙利匹配），但有两个致命问题：

太慢：Transformer 编码器处理所有特征图的所有位置，计算量巨大；
收敛慢：从头训需要 500 epoch，远多于 YOLO 的 ~100 epoch。

YOLO 系列（v1-v8）靠 NMS + anchor/anchor-free 做到了实时，但 NMS 有超参（IoU 阈值）、对密集场景不稳定。

RT-DETR 的定位：把 DETR 的端到端优势（无 NMS）做到实时速度，同时超过 YOLOv8。

1.2 与 DETR / YOLO 的定位对比

	原版 DETR	YOLO 系列	RT-DETR
NMS	❌ 无（端到端）	✅ 需要	❌ 无（端到端）
标签分配	匈牙利匹配（1对1）	静态/动态（1对多）	匈牙利匹配（1对1）
预测方式	稀疏查询（~100-300）	密集预测（~8400）	稀疏查询（~300）
编码器	Transformer 处理所有特征	CNN FPN/PAN	混合编码器（CNN + 稀疏 Transformer）
实时性	❌ 非3实时	✅ 实时	✅ 实时
收敛速度	❌ 慢（500ep）	✅ 快（~100ep）	✅ 较快（CDN 加速）

RT-DETR = DETR 的端到端框架 + YOLO 的实时速度。它填补了”端到端但实时”这个空白。

二、整体架构

输入图像
   ↓

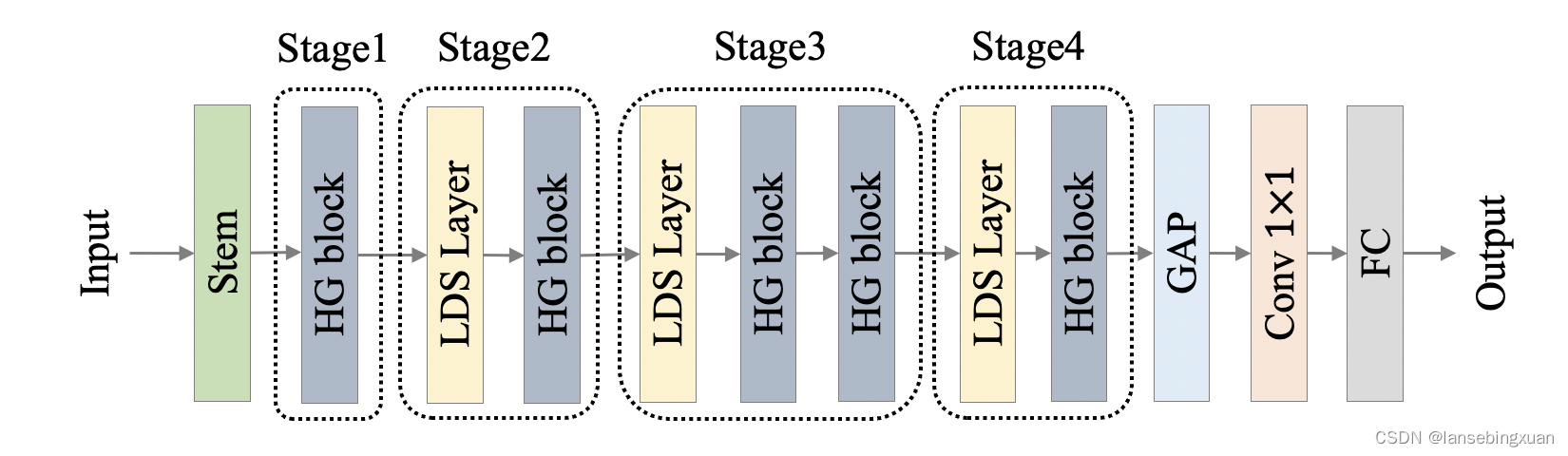

Backbone: ResNet/HGNetv2
   ↓ 输出 C3, C4, C5 (stride 8/16/32)
Hybrid Encoder ⭐
   ├─ 通道投影: C3/C4/C5 -> 256 维 (1×1 Conv+BN)
   ├─ Transformer 编码器: 仅对 P5 (stride=32) 做自注意力  ← 稀疏，不全做
   ├─ FPN (自顶向下): 上采样 + CSPRep 融合
   └─ PAN (自底向上): 下采样 + CSPRep 融合
   ↓ 输出 3 级增强特征 (256 维)
IoU-aware Query Selection
   ↓ 从编码器输出选 top-k 个查询（按 cls+obj 分数）
Transformer Decoder
   ├─ 自注意力（查询间交互）
   ├─ 交叉注意力（查询 -> 编码器特征）
   ├─ 迭代框精修（每层精修一次框）
   └─ 输出 ~300 个 (类别 + 框)
   ↓
无 NMS 后处理
   ↓ 直接取 top-k，不做 NMS
最终检测结果

源码结构极简（rtdetr.py）：

class RTDETR(nn.Module):
    __inject__ = ['backbone', 'encoder', 'decoder']
    def __init__(self, backbone, encoder, decoder, multi_scale=None):
        self.backbone = backbone
        self.encoder = encoder    # HybridEncoder
        self.decoder = decoder    # RTDETRDecoder

    def forward(self, x, targets=None):
        x = self.backbone(x)      # C3, C4, C5
        x = self.encoder(x)       # Hybrid Encoder -> 3 级增强特征
        x = self.decoder(x, targets)  # Transformer Decoder -> 检测结果
        return x

三层结构：backbone 提特征 -> hybrid encoder 融合+增强 -> decoder 预测。全程无 NMS。

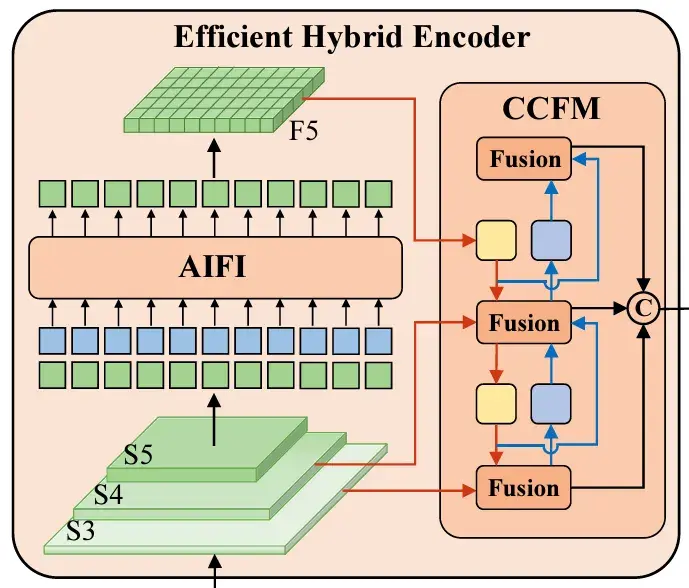

三、Hybrid Encoder：核心创新 ⭐

这是 RT-DETR 能做到实时的关键。原版 DETR 对所有特征图的所有位置做 Transformer（太慢），RT-DETR 改为混合策略：CNN 做大部分融合，Transformer 只做少量关键尺度的全局增强。

3.1 “混合”体现在哪

步骤	用什么	为什么
通道投影	1×1 Conv+BN	统一到 256 维
Transformer 自注意力	仅对 P5（stride=32）做 1 层	P5 特征图最小（20×20=400 位置），算得动；且大目标需全局上下文
FPN 融合（自顶向下）	CNN（上采样 + CSPRep）	高效，CNN 做多尺度融合足够
PAN 融合（自底向上）	CNN（下采样 + CSPRep）	同上

关键洞察：不是所有特征都需要 Transformer 的全局注意力。小目标（P3，80×80=6400 位置）用 CNN 融合就够，只有大目标（P5，400 位置）才需要 Transformer 全局建模。只在 P5 上放 1 层 Transformer，既获得全局信息又控制了计算量。

3.2 源码（HybridEncoder）

class HybridEncoder(nn.Module):
    def __init__(self, in_channels=[512,1024,2048], feat_strides=[8,16,32],
                 hidden_dim=256, use_encoder_idx=[2], num_encoder_layers=1, ...):
        # 1. 通道投影: 每级特征 -> 256 维
        self.input_proj = [Conv2d(in_ch, 256, 1) + BN for in_ch in in_channels]

        # 2. Transformer 编码器: 仅对 use_encoder_idx 指定的层（默认 [2] = P5）
        self.encoder = [TransformerEncoder(layer, num_encoder_layers=1)
                        for _ in use_encoder_idx]

        # 3. FPN (top-down): lateral_conv + CSPRepLayer
        self.lateral_convs = [ConvNormLayer(256, 256, 1) for _ in range(2)]
        self.fpn_blocks = [CSPRepLayer(512, 256) for _ in range(2)]

        # 4. PAN (bottom-up): downsample_conv + CSPRepLayer
        self.downsample_convs = [ConvNormLayer(256, 256, 3, stride=2) for _ in range(2)]
        self.pan_blocks = [CSPRepLayer(512, 256) for _ in range(2)]

    def forward(self, feats):
        # 1. 通道投影
        proj_feats = [self.input_proj[i](feat) for i, feat in enumerate(feats)]

        # 2. ★ Transformer 仅对 P5 做（use_encoder_idx=[2]）
        for i, enc_ind in enumerate(self.use_encoder_idx):  # enc_ind=2 -> P5
            src_flatten = proj_feats[enc_ind].flatten(2).permute(0,2,1)  # [B, H*W, C]
            pos_embed = build_2d_sincos_position_embedding(w, h, 256)    # 2D 位置编码
            memory = self.encoder[i](src_flatten, pos_embed=pos_embed)    # 1 层 Transformer
            proj_feats[enc_ind] = memory.reshape(B, 256, H, W)           # 写回

        # 3. FPN top-down: P5 -> 上采样 -> 拼接 P4 -> CSPRep -> 上采样 -> 拼接 P3 -> CSPRep
        # 4. PAN bottom-up: P3 -> 下采样 -> 拼接 P4 -> CSPRep -> 下采样 -> 拼接 P5 -> CSPRep
        return outs  # 3 级增强特征

3.3 CSPRepLayer + RepVGG

编码器中的 CNN 融合块用 CSPRepLayer（CSP 结构 + RepVGG 块）：

RepVGG：训练时 3×3 + 1×3 双分支（精度好），部署时融合成单 3×3 卷积（速度快）；
CSP 结构：输入分两路，一路过 bottleneck 一路直通，拼接后融合（参数效率高）。

class CSPRepLayer(nn.Module):
    def forward(self, x):
        x_1 = self.conv1(x)           # 一路
        x_1 = self.bottlenecks(x_1)   # RepVGG blocks
        x_2 = self.conv2(x)           # 另一路直通
        return self.conv3(x_1 + x_2)  # 融合

四、IoU-aware Query Selection + Decoder

4.1 IoU-aware Query Selection

原版 DETR 的查询（query）是随机初始化的，收敛慢。RT-DETR 从编码器输出中按分数选 top-k 个位置作为初始查询：

1	编码器输出 -> 每个位置算 cls_score × obj_score -> 排序 -> 取 top-300 作为查询初始

查询不再是”从零学”，而是”从一个有希望的起点开始学”，大幅加速收敛。这类似 YOLOX 的 SimOTA”从预测质量出发分配”，但 RT-DETR 用它来初始化查询而非标签分配。

4.2 Transformer Decoder

解码器是标准 Transformer Decoder（L 层），每层：

自注意力：查询之间交互（让不同查询学会负责不同物体，避免重复）；
交叉注意力：查询 -> 编码器特征（Q 来自查询，K/V 来自编码器输出）；
迭代框精修：每层在前一层基础上精修框坐标（不是从零预测）；
FFN：非线性变换。

初始查询 (300 个, IoU-aware 选出)
   ↓ 自注意力 (查询间避免重复)
   ↓ 交叉注意力 (从编码器特征读信息)
   ↓ 框精修 + 类别预测
Decoder Layer 1
   ↓ ... 重复 L 层
Decoder Layer L
   ↓
300 个 (类别 logit + 框坐标)

五、训练：匈牙利匹配 + VFL + CDN

5.1 匈牙利匹配（一对一）

与 YOLO 的”一对多”不同，RT-DETR 用匈牙利匹配：每个 GT 只匹配 1 个查询（一对一），从根源上避免了重复检测，所以不需要 NMS。

匹配 cost = 分类 loss + 回归 loss（GIoU + L1），用匈牙利算法求全局最优分配。

5.2 VFL（Varifocal Loss）

分类损失用 Varifocal Loss：对正样本用 IoU 作权重（预测越准权重越大），对负样本用 focal 式衰减。比标准 Focal Loss 更好地平衡了分类与定位质量。

5.3 CDN（Contrastive DeNoising）

CDN 是 RT-DETR 加速收敛的关键训练技巧：

在正常查询之外，额外加入一批去噪查询：把 GT 框加噪声作为输入，让网络学习”还原”成 GT；
对比去噪：正样本去噪（轻微噪声）+ 负样本去噪（大噪声），防止查询互相干扰；
作用：给网络一个”已知答案”的辅助任务，加速学习如何从查询预测框。

CDN 不改变推理结构（推理时只用正常查询），纯粹是训练时的加速技巧。

六、无 NMS 端到端推理

RT-DETR 的后处理没有 NMS（源码 RTDETRPostProcessor）：

class RTDETRPostProcessor(nn.Module):
    def forward(self, outputs, orig_target_sizes):
        logits, boxes = outputs['pred_logits'], outputs['pred_boxes']
        # 解码框: cxcywh -> xyxy, 缩放到原图尺寸
        bbox_pred = box_convert(boxes, 'cxcywh', 'xyxy') * orig_target_sizes
        # focal loss 模式: sigmoid + top-k
        scores = sigmoid(logits).flatten(1)
        # ★ 直接取 top-k，不做 NMS！
        topk_values, topk_indexes = torch.topk(scores, num_top_queries, dim=1)
        return results  # 直接输出 top-k 个检测

为什么能无 NMS：匈牙利匹配的一对一训练让每个查询学会负责不同物体，推理时不会产生大量重复框。只需取 top-k 个高分数查询即可。

对比 YOLO 的 NMS 流程：

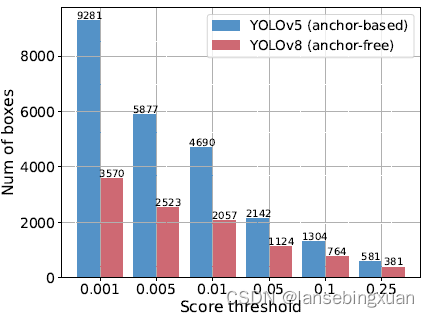

YOLO：8400 个框 -> obj 阈值过滤 -> NMS（IoU>0.65 抑制）-> 结果
RT-DETR：300 个查询 -> 直接 top-k -> 结果（无 NMS，更简洁、无超参）

七、性能

模型	AP (COCO)	FPS (T4)	NMS?
YOLOv8-S	44.9	128	✅ 需要
YOLOv8-M	50.2	102	✅
YOLOv8-L	52.9	71	✅
RT-DETR-R18	46.7	108	❌ 无
RT-DETR-R34	48.9	74	❌ 无
RT-DETR-R50	53.1	74	❌ 无
RT-DETR-R101	54.3	36	❌ 无

RT-DETR-R50（53.1 AP）在同等速度下超越 YOLOv8-L（52.9 AP），且无需 NMS。

八、总结

RT-DETR 的核心贡献是把 DETR 的端到端框架做到实时，靠三个关键设计：

混合编码器：CNN FPN/PAN 做大部分融合 + Transformer 只在 P5 做 1 层全局增强（实时的关键）；
IoU-aware 查询初始化 + CDN 训练：解决 DETR 收敛慢的问题；
匈牙利一对一匹配 + 无 NMS：端到端推理，比 YOLO 的 NMS 更简洁、更稳定。

RT-DETR 证明了”端到端（无 NMS）也能实时”，在速度-精度曲线上首次让 DETR 超越 YOLO。它开启了 DETR 系列的实时化路线（后续 RT-DETRv2、DFINE 等延续）。
