VIT 详解

ViT: An Image is Worth 16x16 Words

论文: An Image is Worth 16x16 Words: Transformers for Image Recognition at Scale (ICLR 2021)
作者: Alexey Dosovitskiy, Lucas Beyer, Alexander Kolesnikov, Dirk Weissenborn, Xiaohua Zhai, Thomas Unterthiner, Mostafa Dehghani, Matthias Minderer, Georg Heigold, Sylvain Gelly, Jakob Uszkoreit, Neil Houlsby (Google Research)
代码: google-research/vision_transformer

一句话总结：ViT 把一张图切成若干 patch，每个 patch 当成一个”词”，喂给标准 Transformer Encoder，用 CLS token 做分类。 它证明了 NLP 的 Transformer 直接搬到 CV 也能work，只要数据够大–从此 ViT 成为视觉领域的通用骨干，支撑了 CLIP、LLaVA 等 VLM、VLA 与多模态模型。

---

一、背景

1.1 为什么要有 ViT

Transformer 在 NLP 取得统治地位后，CV 仍以 CNN（ResNet、EfficientNet）为主。把 Transformer 用到图像的难点在于：图像的”序列”是什么？文本天然是 token 序列，图像是 2D 像素网格，直接把每个像素当 token 会让序列长度爆炸（224×224 图 = 5 万 token，attention 是 $O(n^2)$，算不动）。

早期尝试（iGPT、ViT 前的非局部网络等）效果一般。ViT 的解法很直接：把图切成 16×16 的 patch，每个 patch 经线性投影成一个 token–这样 224×224 图只有 $14\times14=196$ 个 token，和 NLP 句子长度相当，直接复用 Transformer Encoder。

1.2 关键结论：数据够大时，Transformer 干掉 CNN

ViT 论文最核心的实验结论是：

• 在中等数据量（ImageNet-1k，1.2M 图）上从头训，ViT 弱于 ResNet–因为 CNN 自带”平移等变 + 局部性”两种归纳偏置，小数据上更省；
• 但在超大数据集（JFT-300M，3 亿图 / ImageNet-21k，1400 万图）上预训练后，ViT 超越 同等规模的 CNN，且随规模增大优势扩大。

这说明 CNN 的归纳偏置是”小数据的拐杖”，数据够大时反而成了限制。ViT 用更少的先验换取更强的可扩展性，开启了 CV 的 scaling law 时代。

1.3 广泛影响：视觉通用骨干

ViT 现在是几乎所有视觉/多模态模型的视觉编码器：

领域	代表	ViT 的角色
视觉-语言模型 (VLM)	CLIP、LLaVA、InternVL	图像编码器，把图变成 token 喂给 LLM
多模态大模型	GPT-4V、Gemini	视觉前端
VLA / 机器人	OpenVLA、π0	视觉编码器，输入相机图像
自监督预训练	MAE、BEiT、DINOv2	ViT 作骨干
视频理解	ViViT、TimeSformer	时序扩展

现代 VLM（如 LLaVA）的本质就是”ViT 提取图像 token + LLM 处理文本 token + 投影层对齐“。理解 ViT 是理解整个多模态架构的基础。

---

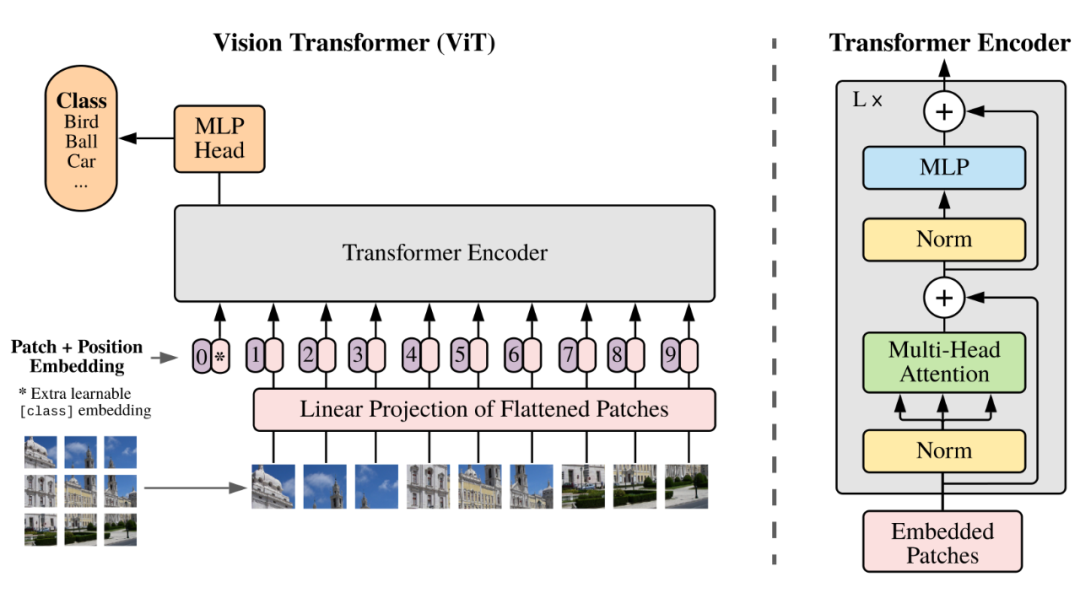

二、整体架构

图像 (H×W×C, 如 224×224×3)
   ↓ 切 patch + 线性投影
[patch_1, patch_2, ..., patch_N]        N = (H/P)×(W/P), P=16 -> N=196
   ↓ 每个 patch -> D 维向量 (D=768)
   ↓ 预置 [CLS] token 在最前
[CLS, patch_1, ..., patch_N]            (N+1, D)
   ↓ + 位置编码 (learned)
[CLS, patch_1, ..., patch_N] + PE       (N+1, D)
   ↓
Transformer Encoder × L (L=12)          标准 Transformer Encoder (MHA + MLP + LN + 残差)
   ↓
取 [CLS] 位置的输出
   ↓
MLP Head (Linear)                        分类 logits
   ↓
Softmax -> 类别概率

ViT 本质就是**”标准 Transformer Encoder + 一个 Patch Embedding 前端 + 一个 CLS 分类头”**。Encoder 部分与 NLP 的 Transformer Encoder 完全一致（详见 [[20.notes/感知算法/骨干网络/Transformer/Transformer 详解|Transformer 详解]] 第四章），创新在于”图像如何变成 token 序列”。

骨架四句话：

1. Patch Embedding：图像切 patch，每个 patch 线性投影成 D 维 token；
2. CLS token + 位置编码：prepend 一个可学习的 [CLS] token，加上可学习位置编码；
3. Transformer Encoder：L 层标准 Encoder（无 causal mask，双向）；
4. 分类头：取 [CLS] 输出过 MLP 做分类。

---

三、输入处理 ⭐

这是 ViT 与 NLP Transformer 最大的不同–图像如何变成模型能吃的 token 序列。

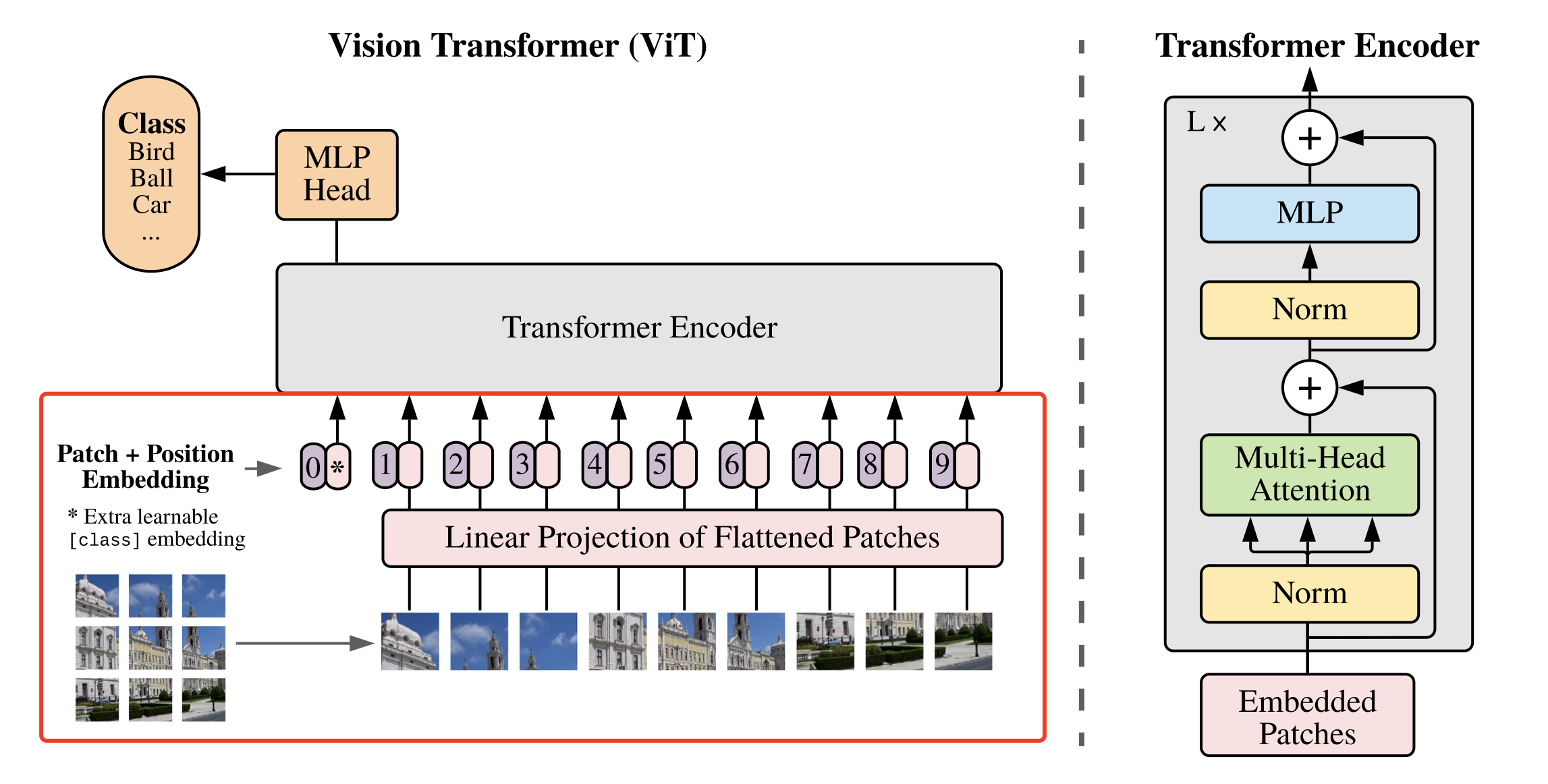

3.1 Patch Embedding：图像切块 + 线性投影

把 $H\times W\times C$ 的图像切成 $N=(H/P)\times(W/P)$ 个 $P\times P\times C$ 的 patch（$P=16$），每个 patch 拉平成 $P^2\cdot C$ 维向量，再线性投影到 $D$ 维。

实现上用 Conv2d 一步完成”切块 + 投影”（kernel=stride=patch_size 的卷积等价于不重叠切块再投影）：

class MoonVisionPatchEmbed(nn.Module):
    def __init__(self, out_dim, in_dim=3, patch_size=(14,14), pos_emb_height=14, pos_emb_width=14):
        super().__init__()
        self.patch_size = patch_size
        self.proj = nn.Conv2d(in_dim, out_dim, kernel_size=patch_size, stride=patch_size)  # ★ 切块+投影
        self.pos_emb = Learnable2DInterpPosEmb(height=pos_emb_height, width=pos_emb_width, dim=out_dim)

    def forward(self, x, grid_hws):
        x = self.proj(x).view(x.size(0), -1)   # [N_patches, D]
        x = self.pos_emb(x, grid_hws)          # + 位置编码
        return x

原版 ViT 也可写成 nn.Linear(P*P*C, D) 作用于每个展平的 patch，数学上与 Conv2d 等价，但 Conv2d 更高效。MoonViT（NVIDIA/LocateAnything-3B 用的视觉编码器）即采用 Conv2d 写法，patch_size=14。

以 224×224 图、P=16 为例：

224×224×3  --Conv2d(k=16, s=16)-->  14×14×768  --flatten-->  196×768
                                                            (N=196 个 token, D=768)

3.2 CLS Token：分类的”汇聚位”

prepend 一个可学习的 [CLS] token到序列最前面：

[CLS, patch_1, patch_2, ..., patch_196]   (197, 768)

CLS token 本身不对应任何 patch，它的作用是”全局信息的汇聚位”–经过 L 层 self-attention 后，CLS 通过与所有 patch 交互累积整图信息，最后用它做分类。

这继承自 BERT 的 [CLS] 设计。也可不用 CLS，改用对全部 patch 输出做 mean pooling 做分类（GAP），效果相近。

3.3 位置编码：给 patch 注入 2D 顺序

Patch Embedding 后的 token 序列本身无顺序感（打乱 patch 顺序结果不变，同 Transformer 的排列等变性），必须加位置编码。

方式	说明	代表
可学习 1D PE	原版 ViT：一张 (N+1, D) 的可学习查表，按 patch 序号取行	ViT、DeiT
可学习 2D 插值 PE	按 (行,列) 2D 网格组织，支持不同分辨率插值	MoonViT (Learnable2DInterpPosEmb)
2D RoPE	把旋转位置编码扩展到 2D，注入 Q/K	MoonViT (Rope2DPosEmb)、NaViT

原版 ViT 用可学习 1D PE（按 patch 拉平后的序号 0..196 编码）。它虽然不显式利用 2D 网格结构，但实验发现模型自己能学到 2D 邻近性（相邻 patch 的 PE 接近）。

现代变体多改用 2D 位置编码（2D 插值 PE 或 2D RoPE），更自然地表达图像的 2D 结构，且支持任意分辨率。MoonViT 同时提供了 Learnable2DInterpPosEmb 和 Rope2DPosEmb 两种。

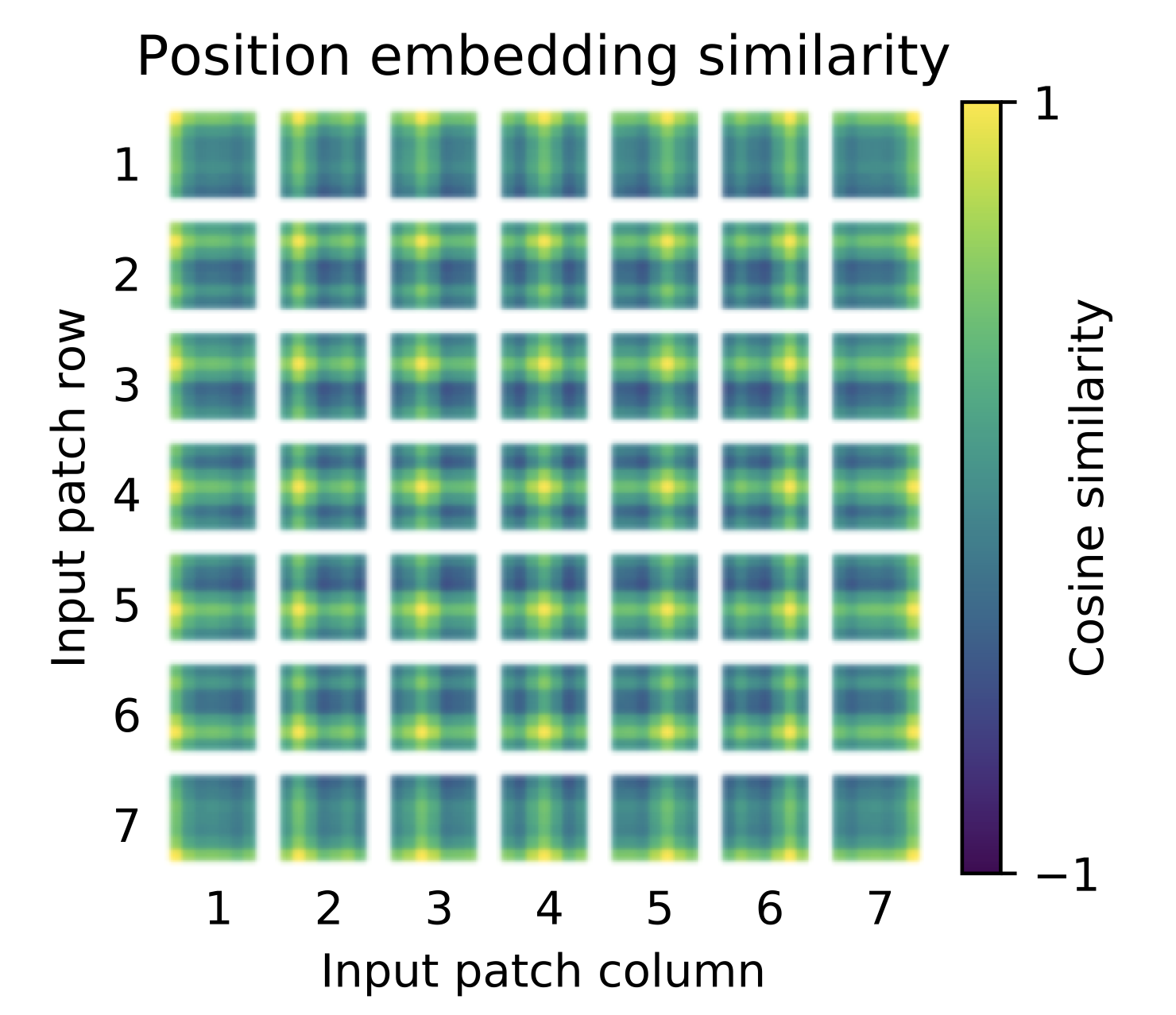

可学习位置编码可视化：位置越接近编码越相似，且呈现行列结构

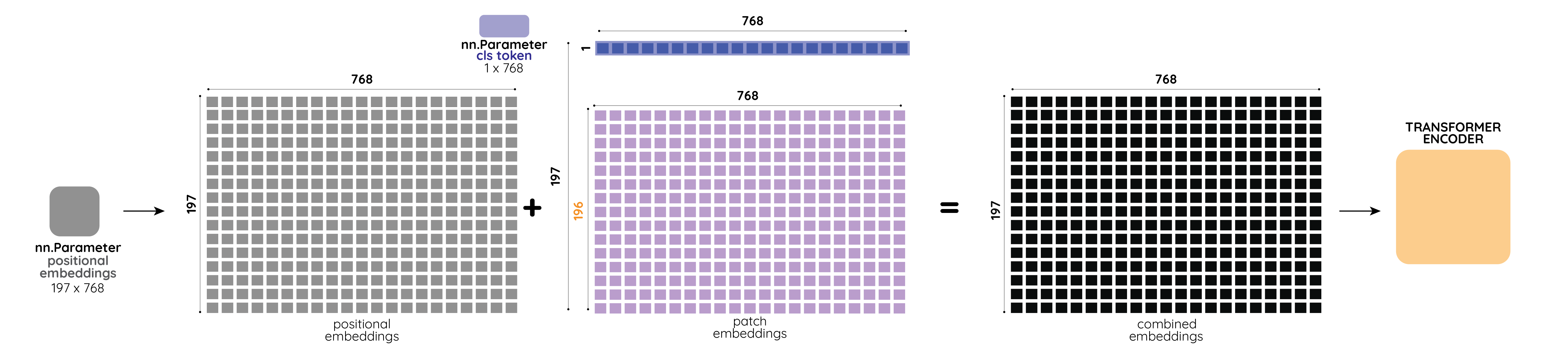

最终输入 = Patch Embedding + CLS token（prepend）+ 位置编码（相加）：

$$
\mathbf{z}0 = [,\mathbf{x}{cls},;, \mathbf{x}_p^1 \mathbf{E},;, \cdots,;, \mathbf{x}p^N \mathbf{E},] + \mathbf{E}{pos}
$$

其中 $\mathbf{x}p^i$ 是第 $i$ 个展平 patch，$\mathbf{E}$ 是投影矩阵，$\mathbf{x}{cls}$ 是 CLS token，$\mathbf{E}_{pos}$ 是位置编码。

timm 中的组装（forward_features）：

def forward_features(self, x):
    x = self.patch_embed(x)                          # (B,C,H,W) -> (B,N,E)
    cls_token = self.cls_token.expand(x.shape[0], -1, -1)
    x = torch.cat((cls_token, x), dim=1)             # (B,N,E) -> (B,1+N,E)  预置 CLS
    x = self.pos_drop(x + self.pos_embed)            # + 可学习位置编码, 再 dropout
    x = self.blocks(x)                               # L 层 Encoder Block
    x = self.norm(x)
    return self.pre_logits(x[:, 0])                  # 取 [CLS] 位置的输出

---

四、Transformer Encoder

Encoder 部分与 NLP Transformer 完全一致，L 层堆叠，每层两个子层 + 残差 + LayerNorm：

$$
\begin{aligned}
\mathbf{z}’\ell &= \text{MSA}(\text{LN}(\mathbf{z}{\ell-1})) + \mathbf{z}{\ell-1} \
\mathbf{z}\ell &= \text{MLP}(\text{LN}(\mathbf{z}’\ell)) + \mathbf{z}’\ell
\end{aligned}
\quad \ell=1\ldots L
$$

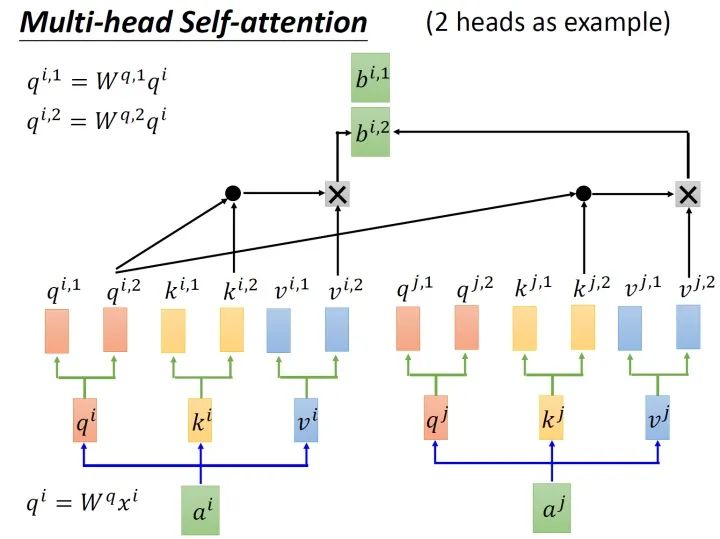

• MSA：Multi-Head Self-Attention（双向，无 causal mask）；
• MLP：两层线性 + GELU，中间升维 4×；
• Pre-LN：ViT 用 Pre-LN（LN 在子层前），比原 Transformer 的 Post-LN 更稳定；
• 无降采样：ViT 全程保持 patch 数 N 不变（不像 CNN 那样逐层降分辨率），所有 token 在同一分辨率交互。

细节详见 [[20.notes/感知算法/骨干网络/Transformer/Transformer 详解|Transformer 详解]] 第四章（自注意力、多头、FFN、Add&Norm）。MoonViT 的 MoonVitEncoderLayer 额外用了 QKV packed + Flash Attention + 2D RoPE，是工程优化版。

timm 标准实现（Attention + Block，Pre-LN）：

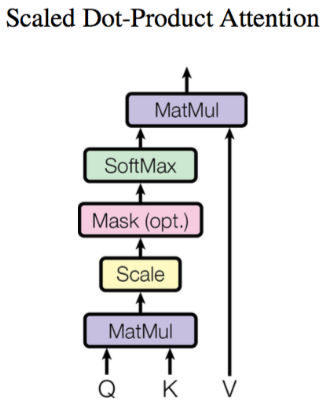

class Attention(nn.Module):                       # 多头注意力
    def __init__(self, dim, num_heads=8, qkv_bias=False):
        self.num_heads = num_heads
        self.scale = (dim // num_heads) ** -0.5
        self.qkv = nn.Linear(dim, dim * 3, bias=qkv_bias)   # QKV packed 一次投影
        self.proj = nn.Linear(dim, dim)
    def forward(self, x):                         # x: (B, N, C)
        B, N, C = x.shape
        qkv = self.qkv(x).reshape(B, N, 3, self.num_heads, C // self.num_heads).permute(2, 0, 3, 1, 4)
        q, k, v = qkv.unbind(0)                   # 各 (B, num_heads, N, head_dim)
        attn = (q @ k.transpose(-2, -1)) * self.scale
        attn = attn.softmax(dim=-1)
        x = (attn @ v).transpose(1, 2).reshape(B, N, C)
        return self.proj(x)

class Block(nn.Module):                           # Encoder Block (Pre-LN)
    def __init__(self, dim, num_heads, mlp_ratio=4., drop_path=0., ...):
        self.norm1 = nn.LayerNorm(dim)
        self.attn = Attention(dim, num_heads, ...)
        self.drop_path = DropPath(drop_path) if drop_path > 0 else nn.Identity()
        self.norm2 = nn.LayerNorm(dim)
        self.mlp = Mlp(in_features=dim, hidden_features=int(dim * mlp_ratio), act_layer=nn.GELU)
    def forward(self, x):
        x = x + self.drop_path(self.attn(self.norm1(x)))   # MHA + 残差
        x = x + self.drop_path(self.mlp(self.norm2(x)))    # MLP + 残差
        return x

class Mlp(nn.Module):                           # Position-wise FFN
    def __init__(self, in_features, hidden_features=None, act_layer=nn.GELU, drop=0.):
        self.fc1 = nn.Linear(in_features, hidden_features or in_features)
        self.act = act_layer()
        self.fc2 = nn.Linear(hidden_features or in_features, in_features)
        self.drop = nn.Dropout(drop)
    def forward(self, x):
        x = self.drop(self.act(self.fc1(x)))   # 升维 4× + GELU
        return self.drop(self.fc2(x))          # 降回原维度

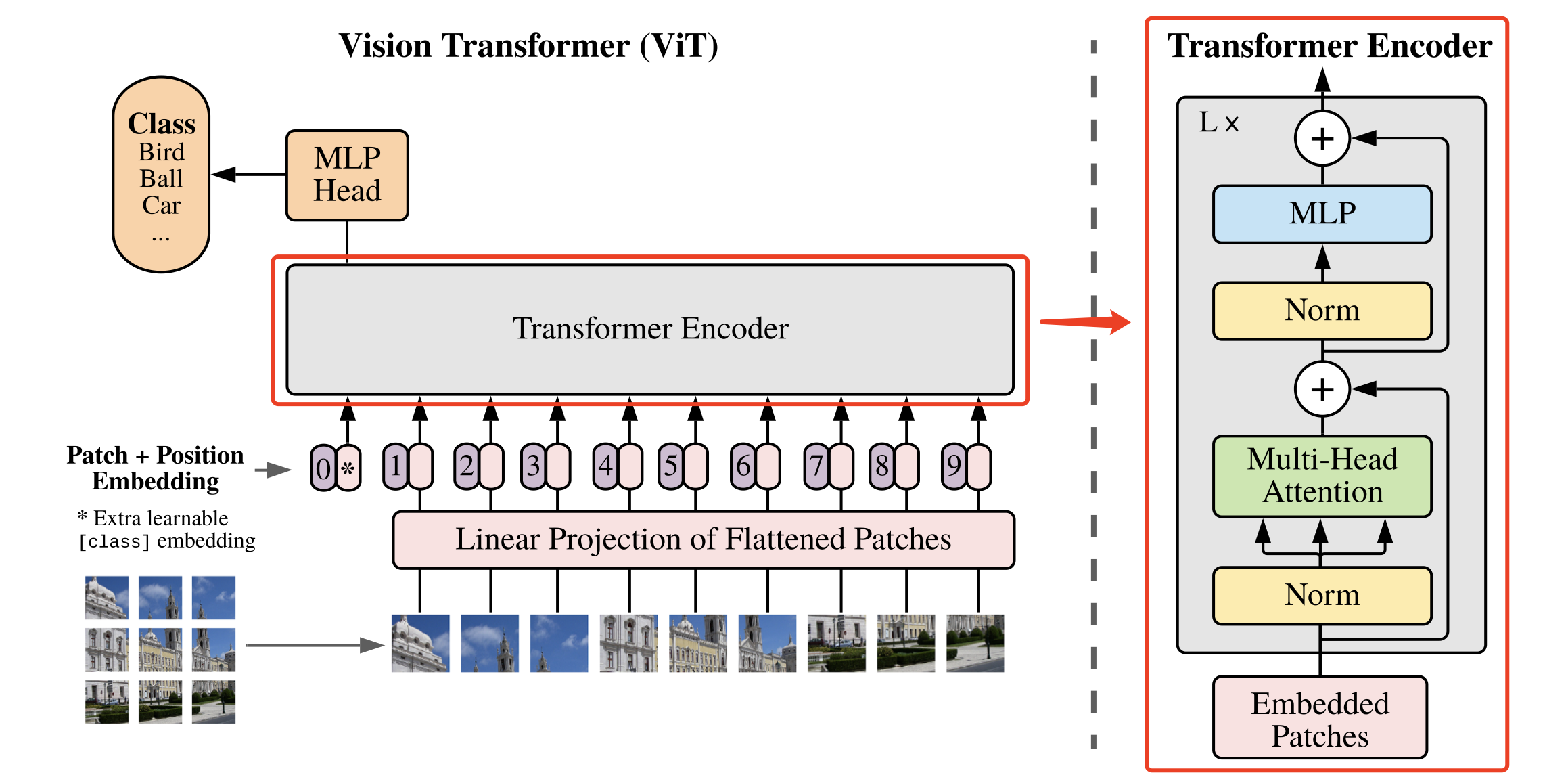

Encoder Block（Pre-LN）：LN->MHA->残差->LN->MLP->残差

Drop Path（随机深度）：ViT 用 DropPath 替代部分 Dropout–按概率随机跳过整个 Block（该层输出置零），相当于训练时随机”删掉”一层，起正则与加深鲁棒性作用。drop_path_rate 通常随层线性递增。

ViT-Base 配置：

超参	值
Layers (L)	12
Hidden size (D)	768
MLP size	3072 (4×D)
Heads (h)	12
Patch size (P)	16
Params	~86M

（另有 ViT-Large: L=24/D=1024/307M；ViT-Huge: L=32/D=1280/632M）

论文 Table 1：ViT-Base / Large / Huge 三档配置（Layers / Hidden Size / MLP Size / Heads）

---

五、分类头

取最后一层 [CLS] 位置的输出 $\mathbf{z}_L^0$，过一层 Linear 投影到类别数：

$$
y = \text{LN}(\mathbf{z}L^0), W{\text{head}}
$$

• 预训练时通常用更复杂的头（MLP），fine-tune 时换成单层 Linear；
• 推理时对 $y$ 过 softmax 得类别概率。

不用 CLS 的话，可对全部 patch 输出做 mean pooling 再分类（GAP），效果相近且无需 CLS token。

---

六、训练

6.1 数据是关键

ViT 几乎不带归纳偏置，严重依赖大数据：

预训练数据	规模	ImageNet fine-tune 后
ImageNet-1k	1.2M	ViT 弱于 ResNet（数据不够）
ImageNet-21k	14M	ViT 持平/略超 CNN
JFT-300M	300M	ViT 显著超越 CNN

这正是 ViT 论文的核心卖点：数据够大时，更少先验的 Transformer 反而更强。小数据从头训 ViT 会过拟合、打不过 CNN。

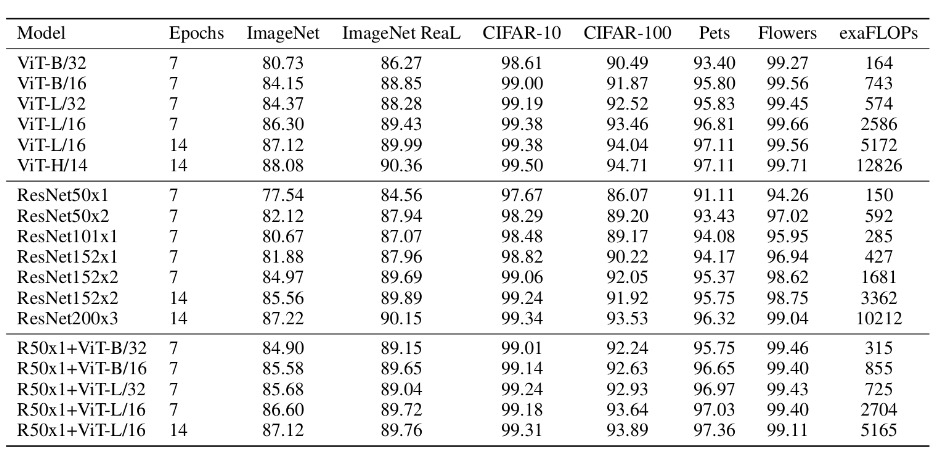

ViT vs ResNet vs Hybrid：训练 epoch 少时 Hybrid 占优，epoch 增大后 ViT 反超

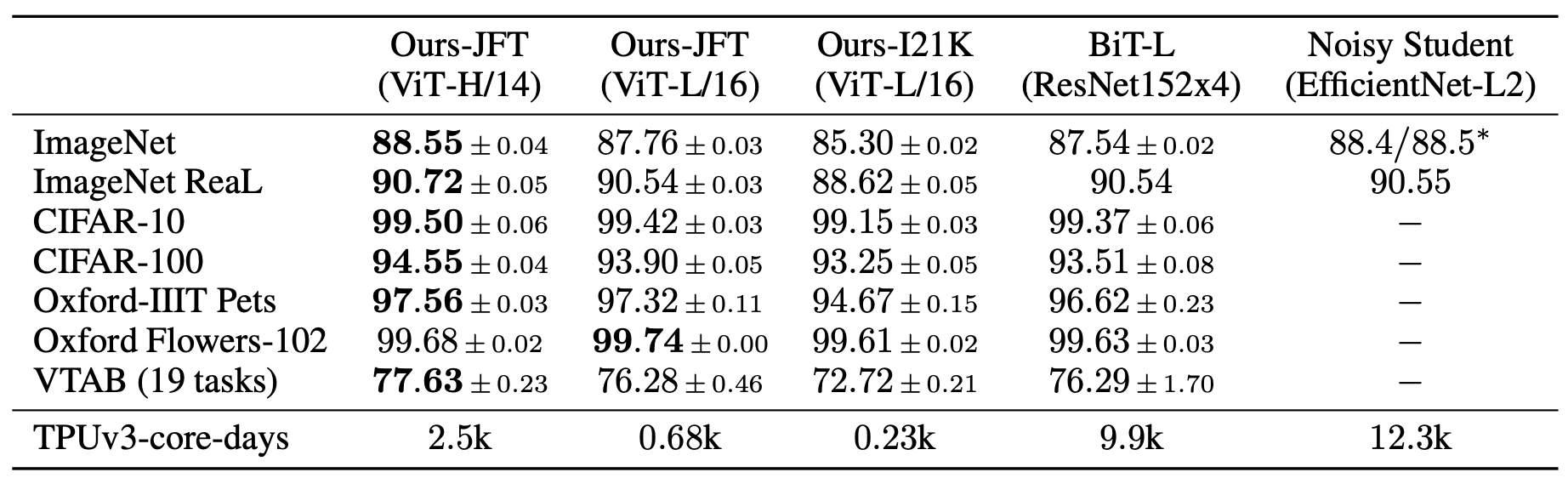

ViT 迁移学习指标：ImageNet 88.55%、ImageNet-ReaL 90.72%、CIFAR-100 94.55% 等

6.2 训练范式

1. 大数据预训练（JFT-300M / ImageNet-21k）：图像分类任务，学通用视觉表示；
2. 小数据 fine-tune（ImageNet-1k 等）：换分类头，用更小学习率精调。

6.3 优化细节

• Adam (β₁=0.9, β₂=0.999)；
• 大量数据增强（rand augmentment、mixup、cutmix）；
• 学习率 warmup + cosine 衰减；
• 高分辨率 fine-tune（如 384，比预训练的 224 更高）。

---

七、与 CNN 对比 / 优缺点

7.1 vs CNN

维度	CNN (ResNet)	ViT
归纳偏置	平移等变 + 局部性（强先验）	几乎无（全局 attention）
小数据表现	✅ 好（先验帮忙）	❌ 差（易过拟合）
大数据表现	增长放缓	✅ 持续受益，反超 CNN
感受野	需堆层才扩到全局	第一层就全局
可扩展性	中	✅ 强（scaling law 友好）
计算复杂度	O(n)（局部卷积）	O(n²)（attention，n=patch 数）

7.2 优点 ✅

1. 可扩展性强：随数据/参数/算力增大持续受益，scaling law 友好；
2. 全局建模：第一层就全局感受野，长程依赖强；
3. 统一架构：与 NLP 同一套 Transformer，便于多模态融合（VLM 的基础）；
4. 少先验：不依赖手工设计的卷积核，更通用。

7.3 局限 ❌

1. 数据 hungry：小数据从头训打不过 CNN，需大数据预训练；
2. O(n²) 复杂度：高分辨率图 patch 多，计算/显存大（同 Transformer，详见 [[20.notes/感知算法/骨干网络/Transformer/Transformer 详解|Transformer 详解]] 第八章）；
3. 缺少 2D 归纳偏置：平移/局部性需从数据学，效率低；
4. 变长分辨率处理：原版位置编码固定 N，换分辨率需插值。

---

八、变体与影响

ViT 之后涌现大量改进，主要方向一览：

变体	改进点	代表
DeiT	数据高效：强增强 + 蒸馏，ImageNet-1k 从头训也能打	DeiT
Swin Transformer	层级结构 + 移窗 attention，引入 CNN 式多尺度，降复杂度	Swin
BEiT / MAE	自监督预训练（掩码 patch 重建），摆脱对标注的依赖	MAE、BEiT、DINOv2
NaViT	原生支持任意分辨率/宽高比（patch packing）	NaViT
SigLIP	sigmoid 损失替代 softmax 的对比学习视觉编码器	SigLIP
MoonViT	2D RoPE + Flash Attention + Patch Merger，现代 VLM 视觉编码器	LocateAnything-3B

8.1 DeiT：让 ViT 摆脱大数据依赖

原版 ViT 需 JFT-300M 级数据才能打过 CNN，普通实验室玩不转。DeiT 的贡献是在 ImageNet-1k（1.2M）上从头训 ViT 也能达到 SOTA，靠三件事：

• 强数据增强：RandAugment + Mixup + CutMix + Random Erasing，弥补小数据；
• 知识蒸馏：以 CNN teacher（RegNet）作监督，额外引入一个 distillation token（与 CLS token 并列），向 teacher 学 CNN 的归纳偏置；
• 推理融合：CLS 头与 distill 头的预测取平均。

timm 代码里的 dist_token 即 DeiT 的蒸馏 token（forward_features 中 dist_token is None 分支对应原版 ViT，非 None 对应 DeiT）。效果：ImageNet-1k 从头训达 80%+ top-1。

8.2 Swin Transformer：层级 + 移窗，支持密集预测

ViT 全局 attention 是 $O(n^2)$，高分辨率算不动；且无多尺度结构（CNN 的特征金字塔对检测/分割很重要）。Swin 的两个关键设计：

• 层级结构（Hierarchical）：通过 Patch Merging 逐层 2× 降采样（类似 CNN 的 stride-2 下采样），形成多尺度特征金字塔，适合检测/分割等密集预测任务；
• 移窗注意力（Shifted Window MSA）：attention 只在局部窗口（如 7×7 patch）内计算，复杂度从 $O(n^2)$ 降到 $O(n)$；相邻层窗口错位（shifted），让信息跨窗口流通。

效果：线性复杂度 + 多尺度，成为 Swin-Object 等检测/分割模型的骨干。ViT 是”单尺度全局 attention”，Swin 是”多尺度局部+移窗”。

8.3 MAE：自监督预训练，摆脱标注依赖

ViT 依赖大量标注数据。MAE（Masked Autoencoders）用自监督方式预训练：

• 随机 mask 掉 75% 的 patch，只编码可见的 25%；
• 用轻量 decoder 重建被 mask patch 的像素值；
• 高 mask 比例是关键：75% 才能去掉图像冗余、让任务有意义（mask 太少任务太简单）；
• encoder 只处理可见 patch（省算力），decoder 处理全量。

效果：自监督预训练的 ViT 在 ImageNet fine-tune 后超越有监督 ViT，且 linear probing 与下游检测/分割大幅提升。意义：让 ViT 摆脱对标注的依赖，成为自监督视觉表示主力（同期 BEiT 用预测 token、DINOv2 用自监督+蒸馏，思路相近）。

8.4 其他现代变体

• NaViT：原生支持任意分辨率/宽高比（patch packing，把不同尺寸图的 patch 打包进一个 batch），打破 ViT 固定 224 的限制；
• SigLIP：对比学习视觉编码器，用 sigmoid 损失（独立二分类）替代 InfoNCE 的 softmax，更易扩展 batch；
• DINOv2：自监督 + 自蒸馏，产出强通用视觉特征，无需 fine-tune 即可用于检索/分类/分割；
• MoonViT（你的代码）：2D RoPE + Flash Attention + Patch Merger，面向现代 VLM 的视觉编码器。

趋势：从”固定分辨率分类骨干”走向”任意分辨率 + 自监督 + 高效 attention”的通用视觉前端，服务于 VLM/VLA。

---

九、总结

ViT 的精髓是把图像当成一句话：切 patch 当词、加位置编码、喂 Transformer Encoder、用 CLS 分类。它牺牲了 CNN 的归纳偏置，换来了更强的可扩展性与跨模态统一性–在大数据预训练下超越 CNN，并成为 CLIP、LLaVA 等 VLM/VLA 的视觉骨干。

理解 ViT 的关键三件事：① Patch Embedding（Conv2d 切块+投影，把图变 token 序列）；② CLS token + 位置编码（汇聚全局 + 注入顺序）；③ 标准 Transformer Encoder（与 NLP 一致，靠大数据撑起无先验架构）。

---
